Python 데이터분석 기초 58 - 의사결정나무(Decision Tree), 시각화





# 의사결정나무(Decision Tree)
# 의사결정나무는 데이터를 분석하여 이들 사이에서 존재하는 패턴을 예측 가능한 규칙들의 조합으로 나타내며,
# 그 모양이 '나무'와 같다고 해서 의사결정나무라 불린다.
# 질문을 던져서 대상을 좁혀나가는 '스무고개' 놀이와 비슷한 개념이다.
# 의사결정나무는 분류(classification)와 회귀(regression) 모두 가능하다. 범주나 연속형 수치 모두 예측할 수 있다.
# Entropy : 독립변수의 혼잡도. 0 ~ 1 사이의 값을 가지며 낮을수록 좋다.
# Information Gain : 지정된 속성이 얼마나 잘 학습 데이터들 간

import pydotplus
from sklearn import tree

# 키와 머리카락의 길이로 남녀 구분
x = [[180, 15], [177, 42], [156, 35], [174, 5], [166, 33], [170, 20], [167, 2], [186, 35], [170, 5], [176, 13]]
y = ['man', 'woman', 'woman', 'man', 'woman', 'woman', 'woman', 'man', 'woman', 'man']

label_names = ['height', 'hair length']

# 모델
model = tree.DecisionTreeClassifier(criterion = 'entropy', max_depth = 5, random_state = 0)
print(model)
model.fit(x, y)
print('훈련 정확도 :', model.score(x, y))

pred = model.predict(x)
print('예측값 :', pred)
print('실제값 :', y)

# 임의의 새로운 값에 대한 분류
mydata = [[171, 78]]
new_pred = model.predict(mydata)
print(new_pred)

# 시각화
dot_data = tree.export_graphviz(model, feature_names = label_names,
                                out_file = None, filled = True, rounded = True)
graph = pydotplus.graph_from_dot_data(dot_data)
colors = ('red', 'orange')

import collections
edges = collections.defaultdict(list)

for e in graph.get_edge_list():
    edges[e.get_source()].append(int(e.get_destination()))

for e in edges:
    edges[e].sort()
    for i in range(2):
        dest = graph.get_node(str(edges[e][i]))[0]
        dest.set_fillcolor(colors[i])

graph.write_png('tree.png') # 이미지 저장

# 이미지 읽기
from matplotlib.pyplot import imread
import matplotlib.pyplot as plt
img = imread('tree.png') # 이미지 불러오기
plt.imshow(img)
plt.show()


<console>
DecisionTreeClassifier(criterion='entropy', max_depth=5, random_state=0)
훈련 정확도 : 1.0
예측값 : ['man' 'woman' 'woman' 'man' 'woman' 'woman' 'woman' 'man' 'woman' 'man']
실제값 : ['man', 'woman', 'woman', 'man', 'woman', 'woman', 'woman', 'man', 'woman', 'man']
['woman']









# Graphviz 모듈로 시각화
from sklearn import tree
from io import StringIO
import pydotplus

dot_data = StringIO() # 파일 흉내를 내는 역할
tree.export_graphviz(mymodel, out_file = dot_data, feature_names = iris.feature_names[2:4])
graph = pydotplus.graph_from_dot_data(dot_data.getvalue())
graph.write_png('tree2.png') # 파일로 저장

# 이미지 읽기
from matplotlib.pyplot import imread
import matplotlib.pyplot as plt
img = imread('tree2.png') # 이미지 불러오기
plt.imshow(img)
plt.show()

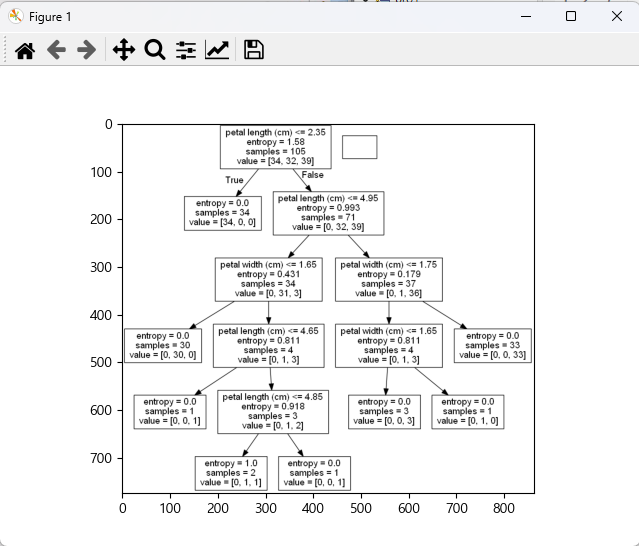

위와 같은 식의 tree 시각화도 있다.





iris tree 시각화
